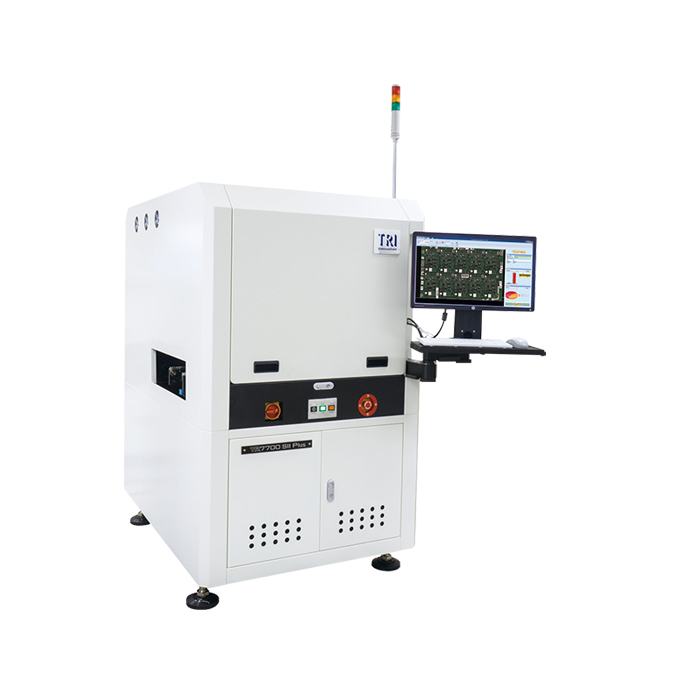

德律 TR7710 自动光学检测机 AOI-AOI / SPI-苏州骏强电子科技有限公司

TR7710结合了精确的高分辨率摄像系统和TRI独有的多相位光源来捕捉精细的PCB板影像。新型的光学解决方案针对较高之元件检测，藉由提供多种间隙高度做选择，以提升景深范围。TRI第三代的 AOI相容性检测软件结合了优异的缺陷检测和简易智能CAD编程设计，为一个具有成本效益、可配合多种预算客制化的AOI解决方案。

本公司销售的德律设备均为二手设备，成色好，性能稳定。

特性：

• 经济型高客制化在线型AOI解决方案

• 高感光6.5 Mpix 高速彩色相机

• NPI优化简易编程介面精灵

• 高景深范围走停式检测

• 10 µm 或12.5 µm 光学解析度

规格参数:

光学系统
成像方法	走走停停
顶级相机	6.5 Mpix
角度相机	N/A
成像分辨率	10 µm、12.5 µm（出厂设置）
照明	多相RGB+W LED
3D 技术	不适用
最大限度3D 范围	不适用
检验性能
成像速度	6.5 Mpix@ 10 µm：27 cm²/sec
成像速度	6.5 Mpix@ 12.5 µm：43 cm²/秒

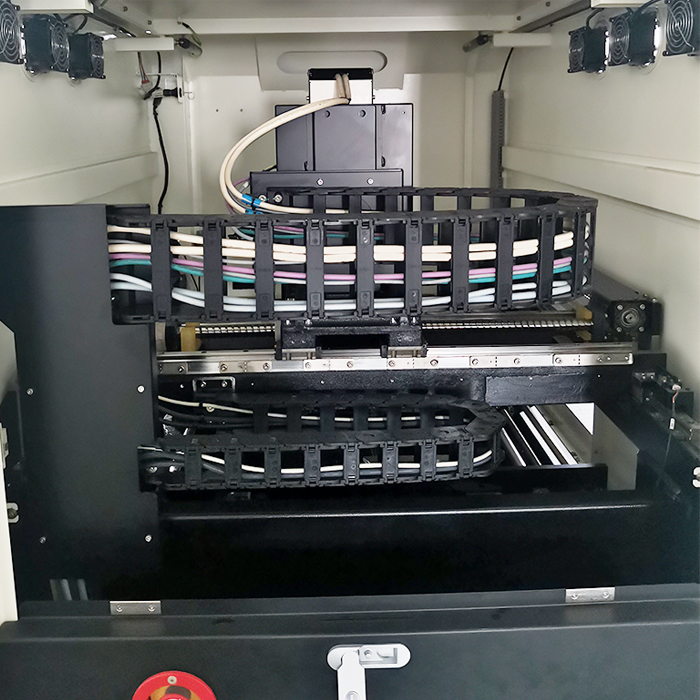

运动表和控制
X轴控制	滚珠丝杆+交流伺服控制器
Y轴控制	滚珠丝杆+交流伺服控制器
Z 轴控制	N/A
X-Y 轴分辨率	1 µm
可测尺寸
最大 PCB 尺寸	TR7710@ 10 µm、15 µm：510 x 460 mm
最大 PCB 尺寸	TR7710 DL@ 10 µm, 12.5 µm: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB 厚度	0.6-5 毫米
最大 PCB 重量	3 kg
顶部间隙	25 毫米
底部间隙	40 mm [100 mm 可选]
边缘间隙	3 mm [5 mm 可选]
输送机	内联
	高度：880 – 920 毫米
	* SMEMA 兼容
检查功能
组件	缺失
	立碑
	广告牌
	极性
	回转
	转移
	错误标记 (OCV)
	有缺陷的
	上下翻转
	额外组件
	异物
焊锡	过量焊锡
	焊料不足
	桥接
	通孔引脚
	提升的铅
	金手指
	划痕/污染
外观
宽x深x高	宽x深x高 TR7710：1000 x 1400 x 1650 毫米
	TR7710 DL：1000 x 1500 x 1650 毫米
	注：不包括信号塔，信号塔高度520mm
重量	TR7710：600 公斤
重量	TR7710 DL：650 公斤
