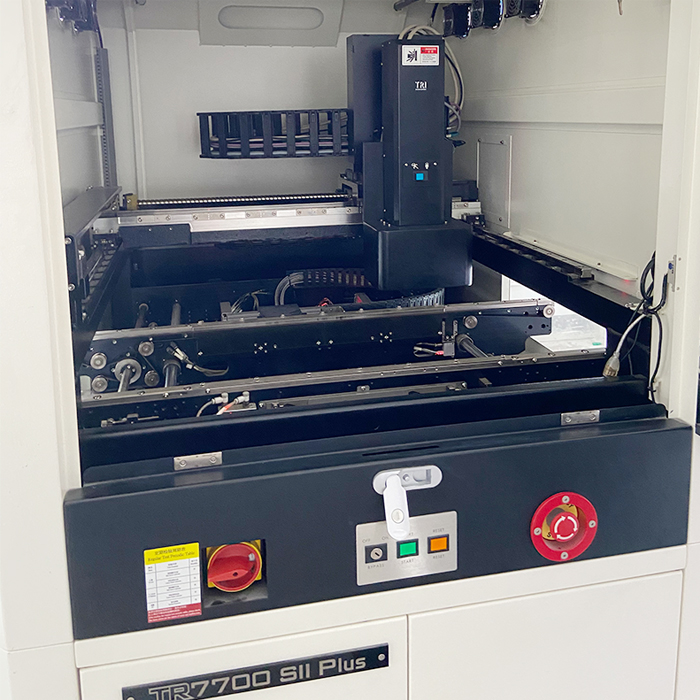

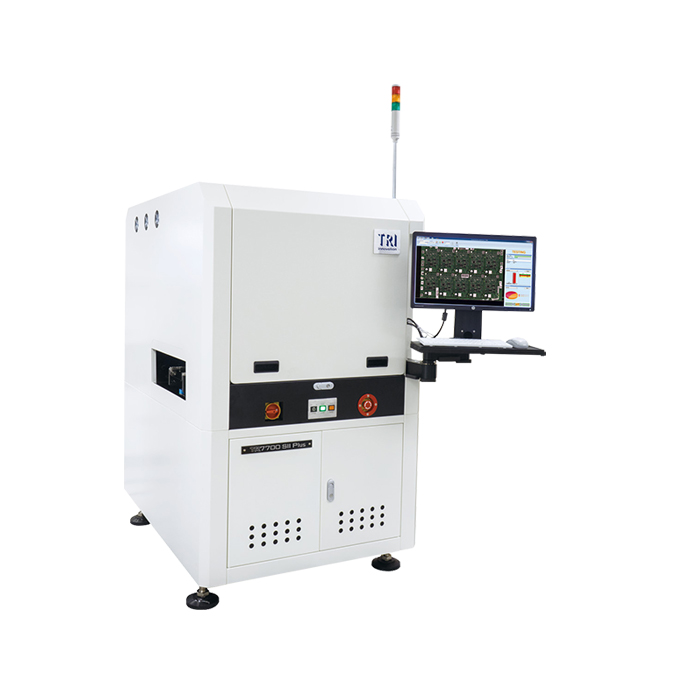

  • 产品名称：德律 TR7700 SII Plus自动光学检测机 AOI
  • 所属分类：AOI / SPI
  • 产品描述：TR7700 SII Plus结合了流线型的外观设计与先进的高精度摄像系统和TRI独有的多相位光源，可捕捉到全尺寸PCB板前所未有的细致影像。
返回列表
  • 产品详情

    TR7700 SII Plus结合了流线型的外观设计与先进的高精度摄像系统和TRI独有的多相位光源，可捕捉到全尺寸PCB板前所未有的细致影像。新一代检测软件结合了优秀的缺陷检测和简易型自动CAD编程，为一个可靠且经济型的AOI检测解决方案。

    本公司销售的德律设备均为二手设备，成色好，性能稳定。


    特性：

    • 具弹性的高速动态或走停式取像AOI

    • 智能化简易编程介面

    • 智能自动输送带可快速切换不同产品

    • 具备多件与异物检测功能

    • 6 µm或10 µm或15µm光学分辨率


    规格参数:

    光学系统
    成像方法动态成像或选择配置上的走走停停
    顶级相机 4 或 9 或 12 Mpix 高速彩色相机（出厂设置）
    角度相机 N/A
    成像分辨率 6 µm、10 µm、15 µm（出厂设置）
    照明多相RGB+W LED
    3D 技术不适用
    最大3D 范围 不适用
    检验性能
    成像速度 4 Mpix@ 10 µm 动态成像：60 cm²/sec
    4 Mpix@ 15 µm 动态成像：120 cm²/sec
    9 Mpix@ 10 µm 动态成像：72 cm²/sec
    12 Mpix@ 6 µm 动态成像：40 cm²/sec
    4 Mpix@ 10 µm 走走停停：4.5 FOV/秒
    4 Mpix@ 15 µm 走走停停：4.5 FOV/秒
    运动表和控制
    X轴控制滚珠丝杆+交流伺服控制器
    Y轴控制滚珠丝杆+交流伺服控制器
    Z 轴控制 N/A
    X-Y 轴分辨率 1 µm
    可测尺寸
    最大 PCB 尺寸 TR7700 SII Plus@ 10 µm、15 µm：510 x 460 mm
    TR7700 SII Plus@ 6 µm：400 x 400 mm
    TR7700 SII Plus DL@ 10 µm、15 µm：510 x 310 mm x 2 道、510 x 590 mm x 1 道
    TR7700 SII Plus DL@ 6 µm：400 x 310 mm x 2 通道，400 x 400 mm x 1 通道
    PCB 厚度 0.6-5 毫米
    最大 PCB 重量 3 kg
    顶部间隙 10 µm、15 µm：25 mm [48 mm 可选◎※]
    6 微米：25 毫米
    ◎吹气模块不适用于此选项
     ※此选项仅适用于4 Mpix 相机
    底部间隙 10 µm、15 µm：40 mm [100 mm 可选]

    		6 微米：40 毫米
    边缘间隙 3 mm [5 mm 可选]
    输送机内联
    高度：880 – 920 毫米
    * SMEMA 兼容
    检查功能
    组件缺失
    立碑
    广告牌
    极性
    回转
    转移
    错误标记 (OCV)
    有缺陷的
    上下翻转
    额外组件
    异物
    焊锡过量焊锡
    焊料不足
    桥接
    通孔引脚
    提升的铅
    金手指
    划痕/污染
    外观
    WxDxH TR7700 SII Plus：1000 x 1400 x 1650 毫米
    TR7700 SII Plus DL：1000 x 1500 x 1650 毫米
    注：不包括信号塔，信号塔高度520mm
    TR7700 SII Plus：600 公斤
    TR7700 SII Plus DL：650 公斤
