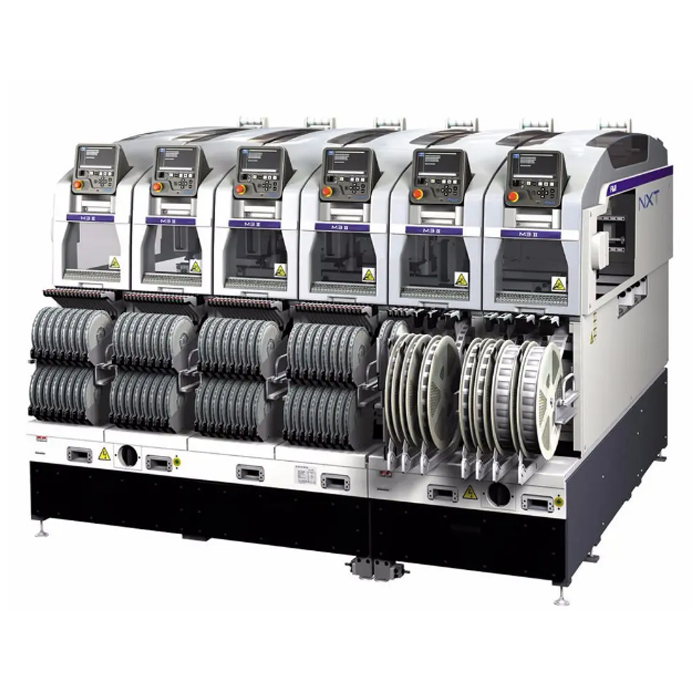

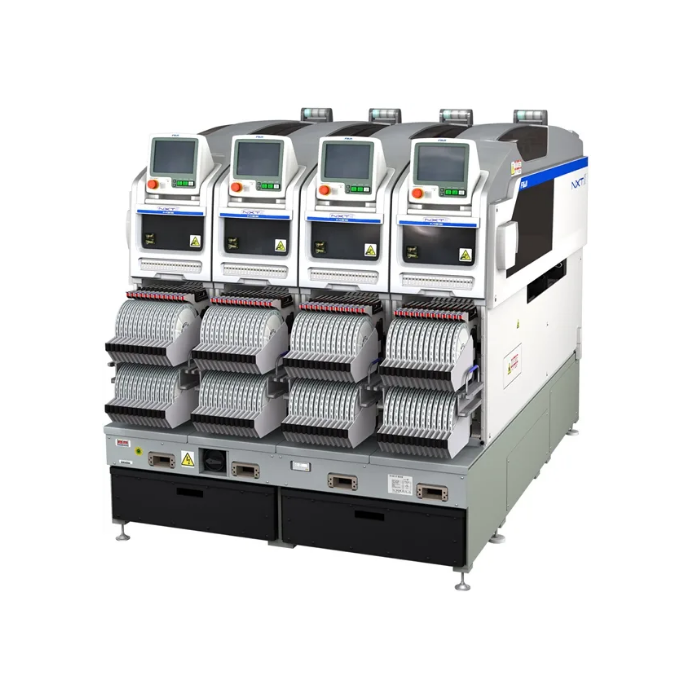

- 产品名称：富士贴片机 NXT-M3
- 所属分类：NXT
- 产品描述：
- 产品详情
产品描述：
1、基板尺寸： 48mm*48mm-534mm*510mm(双轨道规格）
48mm*48mm-534mm*610mm(双轨道规格）
2、元件种类：MAX20种类（8mm料带换算）
3、电路板载入时间：2.5sec-3.4sec
4、贴装精度：V12/H12HS:0.038mm
H04S：0.040mm
H08/H04/OF：0.050mm
H02/H01/G04：0.030
GL:0.100mm
5、贴装速度：V12：26000CPH H12HS:22500CPH
H08：10500CPH H04S:9500CPH
H04:6500cph H02:5500cph
H01:4200cph G04:6800CPH
GL:16363DPH
6、贴装元件：V12/H12HS:0402-7.5mm*7.5mm
H08：0402-12mm*12mm
H04S:1608-38mm*38mm
H04:1608-38mm*38mm
HO2/H01/OF:1608-74mm*74mm(32mm*180mm)
G04:0402-15mm*15mm
7、模组宽度：320mm
8、机器尺寸：4MII基座L:1390mm W1934mm
规格参数：
| M3 II | M6 II | |||||
| 可生产电路按板尺寸(L × W) | 48mm×48mm～534mm×510mm（双搬运轨道規格） | |||||
| 48mm×48mm～534mm×610mm（単搬运轨道規格） | ||||||
| ※双搬运轨道(Ｗ)时最大280mm、超过280mm时変为単搬运轨道搬运。 | ||||||
| 设备允许摆放元件种类 | MAX20种类（8mm料帯換算） | MAX45种类（8mm料帯換算） | ||||
| 线路板加载时间 | 双搬运轨道：连续运转时 O sec, 単搬运轨道:2.5 sec (M3 II各模组间搬运), | |||||
| 3.4 sec(M6 II各模组间搬运) | ||||||
| 贴装精度/涂敷位置精度 | V12/H12HS | ±0.038(±0.050) mm (3σ) cpk≧1.00※ | ||||
| H08M/H04S | ±0.040mm (3σ) cpk≧1.00 | |||||
| H08/H04/0F | ±0.050mm (3σ) cpk≧1.00 | |||||
| H02/H01/G04 | ±0.030mm (3σ) cpk≧1.00 | |||||
| GL | ±0.100mm (3σ) cpk≧1.00 | |||||
| (以基准定位点为基准) | ※土0.038mm是在本公司最合适条件下測定的矩形芯片(高精度调整)贴装精度。 | |||||
| 产能 | V12 | 26,000 cph | V12 | 26,000 cph | ||
| H12HS | 22,500 cph | H12HS | 22,500 cph | |||
| H08 | 10,500 cph | H08M | 13,000 cph | |||
| H04S | 9,500 cph | H08 | 10,500 cph | |||
| H04 | 6,500 cph | H04S | 9,500 cph | |||
| H02 | 5,500cph | H04 | 6,500 cph | |||
| H01 | 4,200 cph | H02 | 5,500 cph | |||
| G04 | 6,800 cph | H01 | 4,200 cph | |||
| 0F | 不可搭载 | G04 | 6,800 cph | |||
| GL | 16,363 dph | 0F | 3,000 cph | |||
| （0.22sec/dot） | GL | 16,363 dph | ||||
| （0.22sec/dot） | ||||||
| 対象元件 | V12/H12HS | 0402～7.5mm×7.5mm | 高度 | 最大3.0mm | ||
| H08M | 0603～45mm×45mm | 高度 | 最大13mm | |||
| H08 | 0402～12mm×12mm | 高度 | 最大6.5mm | |||
| H04S/H04 | 1608～38mm×38mm | 高度 | 最大6.5/9.5mm | |||
| H02/H01/0F | 1608～74mm×74mm（32mm×180mm） | 高度 | 最大25.4mm | |||
| G04 | 0402～15mm×15mm | 高度 | 最大6.5mm | |||
| 模组宽度 | 320mm | 645mm | ||||
| 机器尺寸 | L：1295mm（M3 II×4, M6 II×2） / L：645mm（M3 II×2, M6 II） | |||||
| W：1900.2mm H：1474mm（M3 II） / 1476mm（M6 II） | ||||||
| 元件供应装置 | ||||||
| 智能供料器 | 对应8・12・16・24・32・44・56・72・88・104 mm 宽度料帯 | |||||
| 管裝供料器 | 4≦元件宽≦15mm(6≦料管宽≦18mm),15≦元件宽≦32mm(18≦料管宽≦36mm) | |||||
| 料盘単元 | 对应料盘尺寸 135.9 × 322.6mm(JEDEC规格)(料盘単元M)，276×330 mm (料盘単元LT), | |||||
| 143×330 mm (料盘単元LTC) | ||||||
| 选项 | ||||||
| ●料盘供料器 ●PCU II （供料托架更换単元） ●MCU (模组更换単元) ●管理电脑置放台 ●FUJI CAMX Adapter ●Fujitrax | ||||||

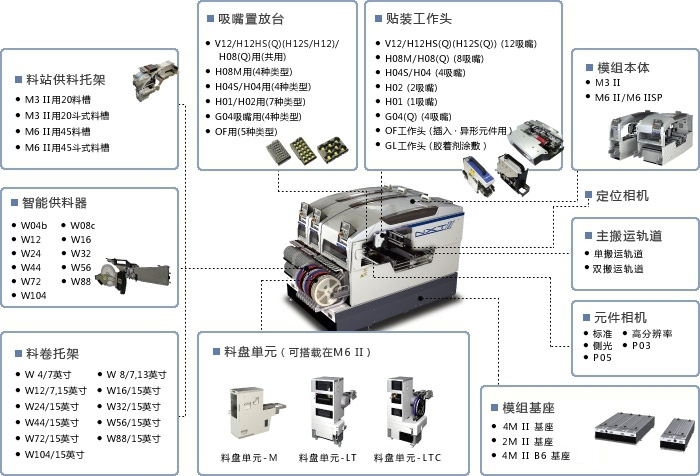

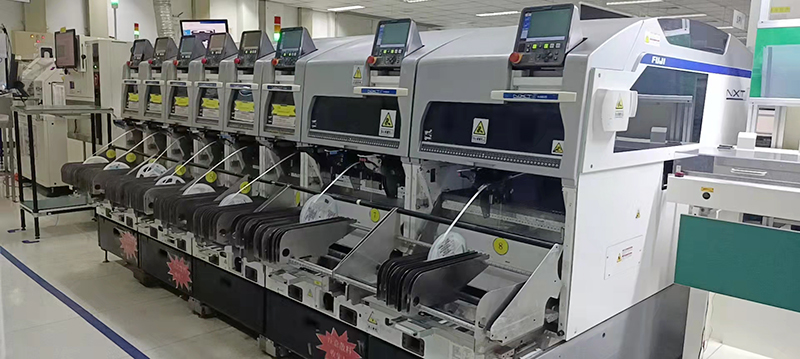

NXT模组线体：
