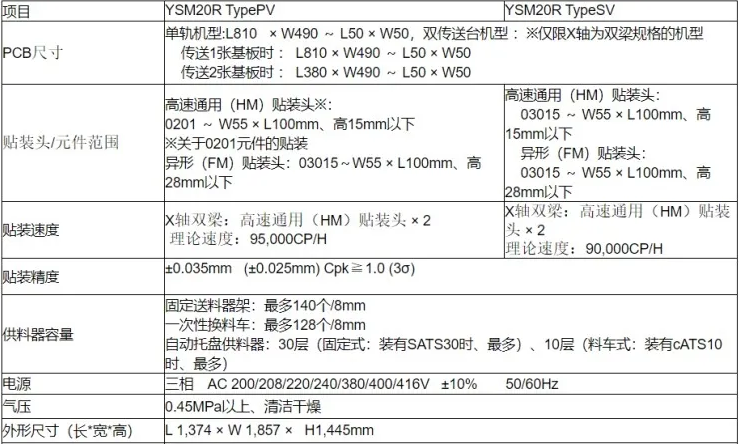

主要技术规格：

对象基板尺寸 双段传送台机型（仅限X轴为2梁规格的机型）

传送1张基板时：L810 x W490～L50 x W50

传送2张基板时：L380 x W490～L50 x W50

单轨机型：

L810 x W490 ～ L50 x W50

双轨机型（仅限X轴为2梁规格的机型）：

L810 x W230 ～ L50 x W50 单轨机型

L810 x W742 ～ L50 x W80

双轨机型（仅限X轴为2梁规格的机型）：

L810 x W356 ～ L50 x W50

贴装能力 X轴为2梁规格的 ： 高速通用（HM）贴装头x2

90,000CPH（最佳条件下）

X轴为2梁规格的 ： 高速通用（HM）贴装头x2

80,000CPH（最佳条件下）

贴装精度：

本公司最佳条件(使用评估用标准元件)时 ±0.035mm （±0.025mm） Cpk≧1.0 （3σ）

贴装头、可贴装的元件 高速通用（HM）贴装头： 03015～45x45mm　L100mm, 高度在15mm以下

※ 根据元件的高度、尺寸, 可能需要选配多视觉相机(可选配置)

异型（FM）贴装头： 03015 ～55x55mm　L100mm, 高度在28mm以下

可安装的送料器数量 固定送料器架 ： 最多140个（以8mm料带换算）

一次性换料车 ： 最多128个（以8mm料带换算）

托盘交换器 ：

30张（固定式） 10张（料车式）

电源规格 三相　AC 200/208/220/240/380/400/416V ±10%　50/60Hz

供给气源 0.45MPa以上, 清静干燥

外形尺寸：

(突起部除外) L 1,374 x W 1,857 x H1,445mm L 1,374 x W 2,110 x H1,445mm

重量 ：

约2,050kg 约2,500kg

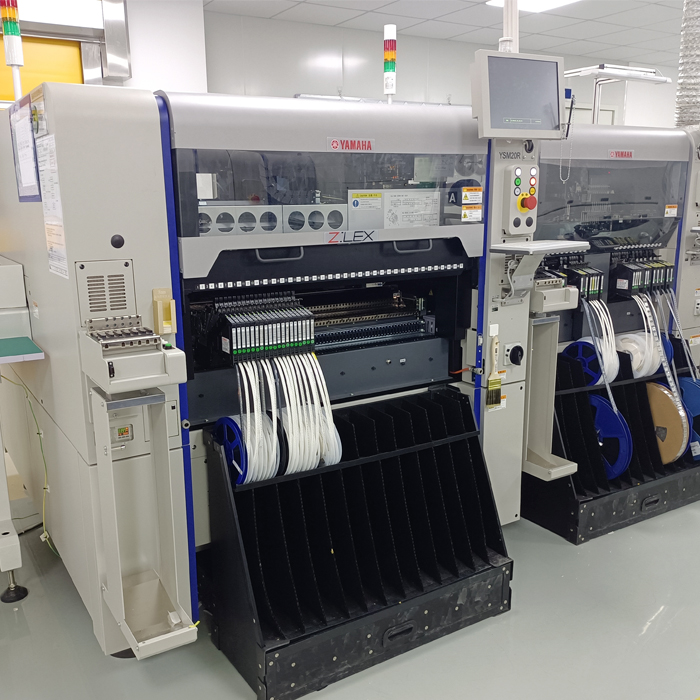

YSM系列贴片机应用最新的技术，整机电源功率为1.1千瓦。

例如：

工业用电为1元/度，每天工作24小时计算，5年为计算单位。

贴片机电源功率为1.1千瓦1.1×24×365×5年×1=48180元/RMB
