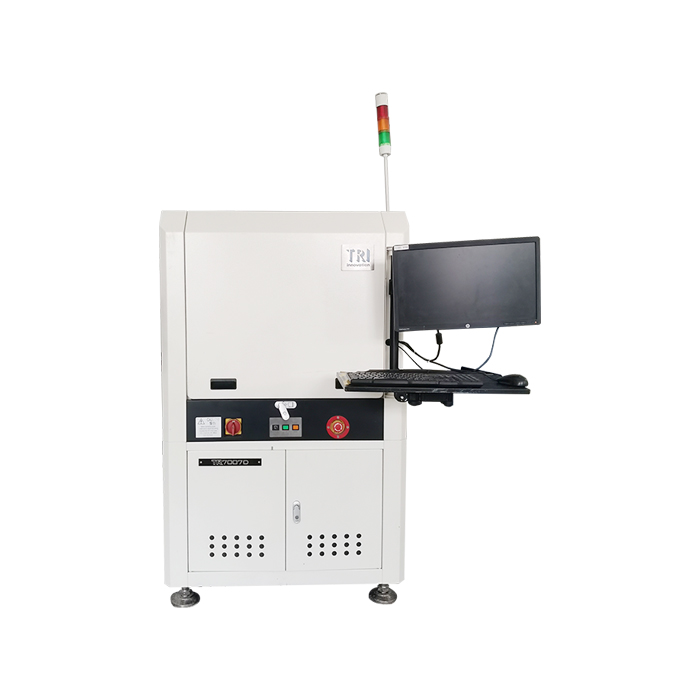

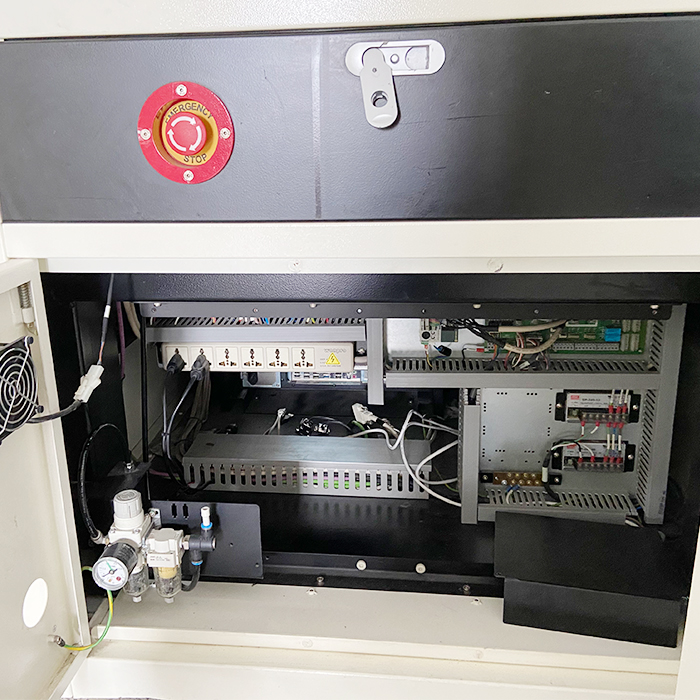

  • 产品名称：德律 TR7007D 3D 锡膏印刷自动光学检测机 SPI
  • 所属分类：AOI / SPI
  • 产品描述：TR7007D SPI建基于最新的3D投影技术，以最具成本效益的解决方案提供优异的检验性能。
返回列表
  • 产品详情

    TR7007D SPI建基于最新的3D投影技术，以最具成本效益的解决方案提供优异的检验性能。TR7007D在线型检测系统，可自动优化检查路线以提供绝佳的性能表现。且TRI创新的智能板弯补偿系统可弥补检查过程中的板弯。搭配双光源数字条纹投影检测，TR7007D是最可靠的SPI解决方案，可以极具竞争力的价格提供精确的检测效能。

    本公司销售的德律设备均为二手设备，成色好，性能稳定。


    特性：

    • 100％无阴影的双光源数位条纹投影检测

    • 优化的走停式设计最大精度

    • 智能板弯补偿可免除PCB变形的问题

    • 100％的锡膏缺陷覆盖率，低锡桥亦可检出


    规格参数:

    光学系统
    成像方法 走走停停成像
    摄像头 4 Mpix 或 12 Mpix（出厂设置）
    成像分辨率 6 μm、10 μm、15 μm（出厂设置）
    照明 RGB 真彩 LED
    3D 技术 2 路数字条纹图案
    视场 4 Mpix@ 10 µm：20.3 x 20.3 mm
    4 Mpix@   15 µm：30.5 x 30.5 mm
    12   Mpix@ 6 µm：24.4 x 18.4 毫米*
    12   Mpix@ 10 µm：40.8 x 30.7 mm
    12   Mpix@ 15 µm：61.2 x 46.1 毫米

    * 6 μm   不适用于 TR7007D DL
    检验性能
    成像速度 4 Mpix：3 FOV/秒
    12   Mpix：2 FOV/秒
    12 Mpix   CoaXPress：3 FOV/秒*
    注：检测速度取决于PCB和检测条件
    * 带有可选的   CoaXPress 升级
    高度分辨率@   6 µm: 0.22 µm
    @ 10/15   µm: 0.4 µm
    最大限度焊料高度@   6 µm: 210/420 µm
    @ 10/15   µm: 420/840 µm
    运动表和控制
    X轴控制滚珠丝杆+交流伺服控制器
    Y轴控制滚珠丝杆+交流伺服控制器
    Z轴控制滚珠丝杆+交流伺服控制器
    X-Y 轴分辨率 0.5 µm
    Z 轴分辨率 N/A
    可测尺寸
    最大   PCB 尺寸 TR7007D：510 x 460 毫米*
    TR7007D   DL：510 x 310 mm x 2 通道，510 x 590 mm x 1 通道
    * 6 μm   仅适用于最大 TR7007D。 PCB 尺寸为 330 x 310 毫米
    PCB 厚度 0.6-5 毫米
    最大 PCB 重量 3 kg
    顶部间隙 25 毫米
    底部间隙 40 毫米
    边缘间隙 3 毫米
    输送机高度 880 – 920 mm
    * SMEMA   兼容
    检查功能
    缺陷 糊料不足
    过度粘贴
    形状畸形
    缺少粘贴和桥接
    测量高度
    区域
    体积
    抵消
    外观
    宽x深x高TR7007D：1000 x 1400 x 1650 毫米
    TR7007D   DL：1000 x 1500 x 1650 毫米
    注：不包括信号塔，信号塔高度520mm
    重量 TR7007D：675 公斤
    TR7007D   DL：685 公斤
